Ръководство за инсталиране на домашни системи за съхранение на енергия

Какво всъщност включва една домашна система за съхранение на енергия

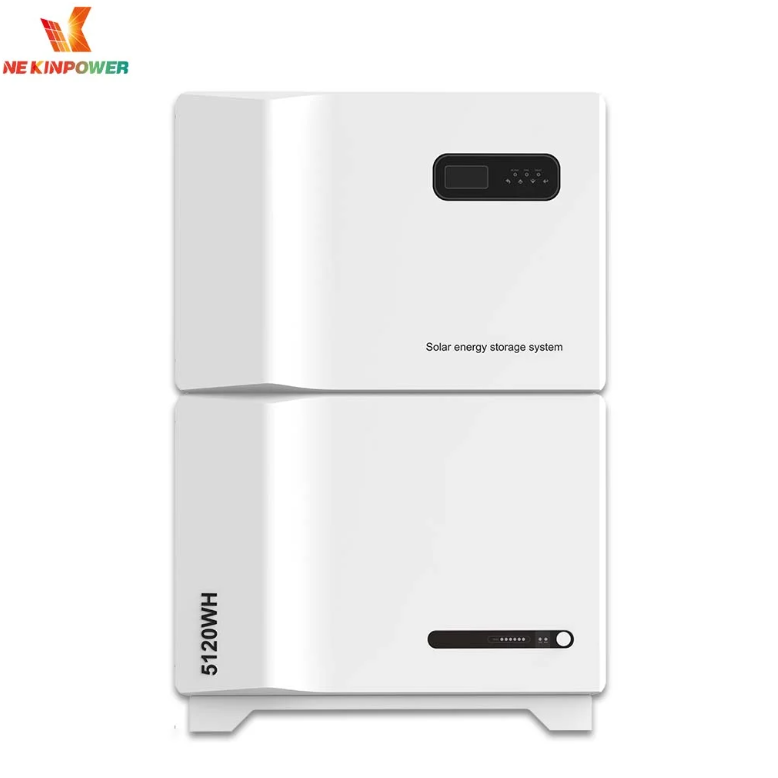

Една домашна система за съхранение на енергия е нещо повече от батерийно устройство, монтирано на стената в гаража. Батерията е видимата част, но инсталацията включва хибридни или батерийни инвертори, резервна разпределителна табела, трансформатори за ток, прекъсвачи, кабелни канали, комуникационни кабели и често — превключвател за прехвърляне. Някои конфигурации запазват съществуващия слънчев инвертор и добавят батерия с AC-свързване. Други заменят слънчевия инвертор с хибридно устройство, което управлява както слънчевата енергия, така и съхранението на DC-страната. Всяка от тези опции променя начините на свързване, изискванията за разрешения и начина на работа в резервен режим. Целта не е да се закупи най-голямата възможна батерия. Целта е да се подберат подходящи обем на съхранение, мощност и системи за управление според реалния начин на използване на къщата.

Оценка на обекта преди пристигането на каквото и да било оборудване

Първото посещение на обекта трябва да отговори на три въпроса: къде ще бъде разположено оборудването, как ще се свърже и какво ще резервира. Често капацитетът на таблото е ограничителен фактор. Табло за захранване с номинален ток 100 A с пълна шина може да изисква модернизация на захранването, преди да се добави батерия. Имайки предвид и разстоянията. NFPA 855 определя изискванията за разстояния и термични условия за домашни системи за съхранение, а местните противопожарни норми могат да наложат допълнителни изисквания. Южно ориентираната стена на гараж в Аризона не е същото като засенченият подвал в Орегон. Температурата, вентилацията и рисковете от наводнение всички оказват влияние върху избора на мястото.

По време на модернизация в ранчо от 1970-те години в южна Калифорния екипът установил табло за захранване с номинален ток 100 A, което нямало свободни места за автоматични прекъсвачи. Първоначалният план предвиждал просто добавяне на батерия. Реалното решение обаче било модернизация на захранването и инсталиране на управляемо резервно табло, което изключвало електрическата печка и централния климатик. Батерията била напълно подходяща. Модернизацията на захранването и управлението на натоварването били истинската задача на проекта.

Компромиси между AC-свързване и DC-свързване

AC свързването запазва съществуващия слънчев инвертор и добавя батерийно инверторно устройство, което взаимодейства с електрическата инсталация на сградата. Често е по-лесно за модернизиране и може да работи с много съществуващи слънчеви системи. DC свързването използва един хибриден инвертор за управление на слънчевата енергия и батерията върху DC шината. Това може да намали броя на преобразуванията, но може да изисква замяна на съществуващия слънчев инвертор и съвместими компоненти от същата екосистема.

Тази таблица е отправна точка, а не правило. Фактическата производителност зависи от настройките на инвертора, дължината на кабелите и начина, по който е конфигуриран резервният панел. По-малка батерия с добро управление на натоварването често може да осигури резервно захранване на по-полезни натоварвания в сравнение с по-голяма батерия с лоши контролни системи.

Инсталационни детайли за кабели, прекъсвачи и безопасност, които се проверяват при инспекция

Инспекторите търсят конкретни детайли. При инсталиране на домашна батерия обикновено се изисква:

1. Ясно маркиран прекъсвач в зрителен обсег от оборудването.

2. Правилна защита срещу токове на късо съединение и правилно избиране на сеченията на проводниците според NEC статия 706.

3. Предвиждане на бързо изключване или аварийно изключване там, където е задължително.

4. Работни разстояния за достъп и вентилация около батерията.

5. Комunikационни кабели, отделени от силовите проводници там, където шумът би могъл да повлияе на сигнала.

6. Заземяване и свързване, съответстващи на инструкциите за инвертора и батерията.

UL 9540 обхваща системното ниво, докато UL 9540A оценява разпространението на топлинна нестабилност. Тези стандарти не заместват качествената изработка. Аккуратното прокарване на кабелните канали и затеглените клеми имат същото значение като сертификата. Лошо стегнатите връзки предизвикват нагряване. Нагряването намалява срока на експлоатация и може да предизвика лъжливи повреди.

Пускане в експлоатация и наблюдение след първото включване на захранването

Пускането в експлоатация е моментът, в който проектът среща реалността. Резервният панел трябва да бъде тестван под истински натоварвания, а не само с няколко крушки. Стартирането на електродвигатели, водни помпи и климатични инсталации може да причини спад на напрежението или претоварване на инвертора. Системата за наблюдение трябва да бъде настроена преди собственикът да започне да разчита на системата. Ключовите данни включват степента на зареждане, температурата на батерията, производството от слънчеви панели, резервното натоварване и състоянието на мрежата.

Една честа изненада е, че резервният панел, размерът на който е избран според средната натовареност, не може да поеме едновременното стартиране на няколко двигателя. Решението може да бъде мек стартов апарат, контролер за управление на натоварването или просто преместване на голямо натоварване извън резервния панел. Честните ограничения трябва да се включват в разговора. Система за домашно съхранение на енергия може да поддържа осветлението, интернета, хладилното оборудване и част от отоплителната инсталация в продължение на полезен период. Тя няма да задвижи електрическа печка и зарядно устройство за EV едновременно, освен ако проектът и бюджетът не поддържат това.

Съгласуване на хардуера с начина, по който къщата всъщност използва електроенергия

Определянето на размерите започва с данни, а не с каталожен списък. Няколко седмици интервални данни могат да покажат дневното потребление на енергия, максималното натоварване и количеството слънчева енергия, която се изнася към мрежата в сравнение с тази, която се използва локално. Правилната инсталация на домашна батерия балансира три показателя: полезната ѝ капацитетност, непрекъснатата мощност и продължителността на резервното захранване. Къща с дневна нужда от 12 kWh и пиков товар от 4 kW може да се задоволи с по-скромна система. Къща с електрическо отопление чрез съпротивление и помпа за кладенец може да има нужда от по-висока мощност, а не само от по-голям енергиен капацитет.

Kinpower, глобален доставчик на интелигентни слънчеви и енергийни системи за съхранение, подпомага жилищни, търговски и индустриални проекти чрез интегрирани слънчеви екосистеми, които включват генериране, съхранение, зареждане на електромобили (EV) и интелигентни монтиращи и проследяващи системи. Опитът в производството и дисциплината в доставковата верига гарантират последователност на хардуера от един проект към друг. Най-доброто ръководство за инсталиране все още е това, написано от самата сграда – чрез данни за натоварването, условията на мястото и ясни очаквания.
