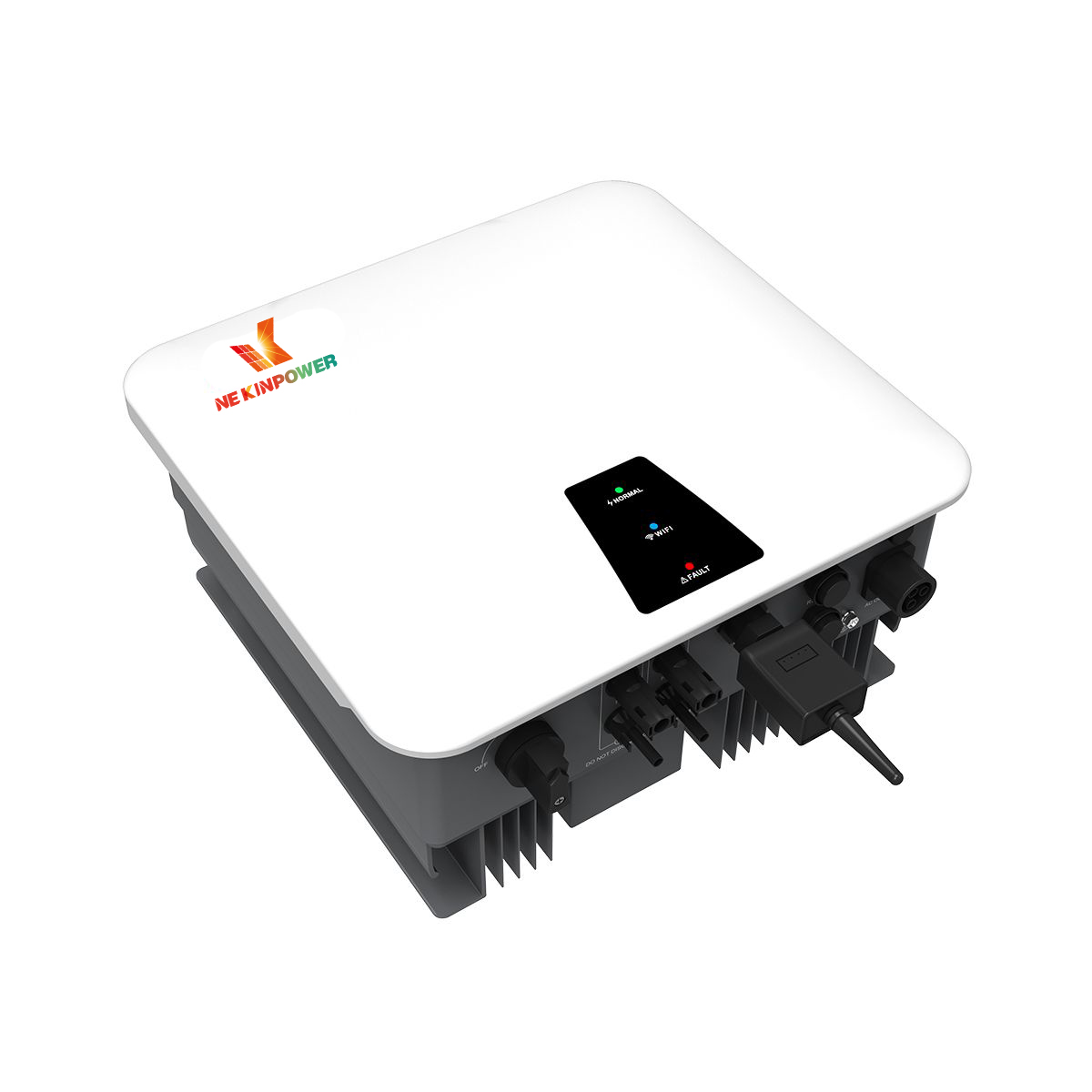

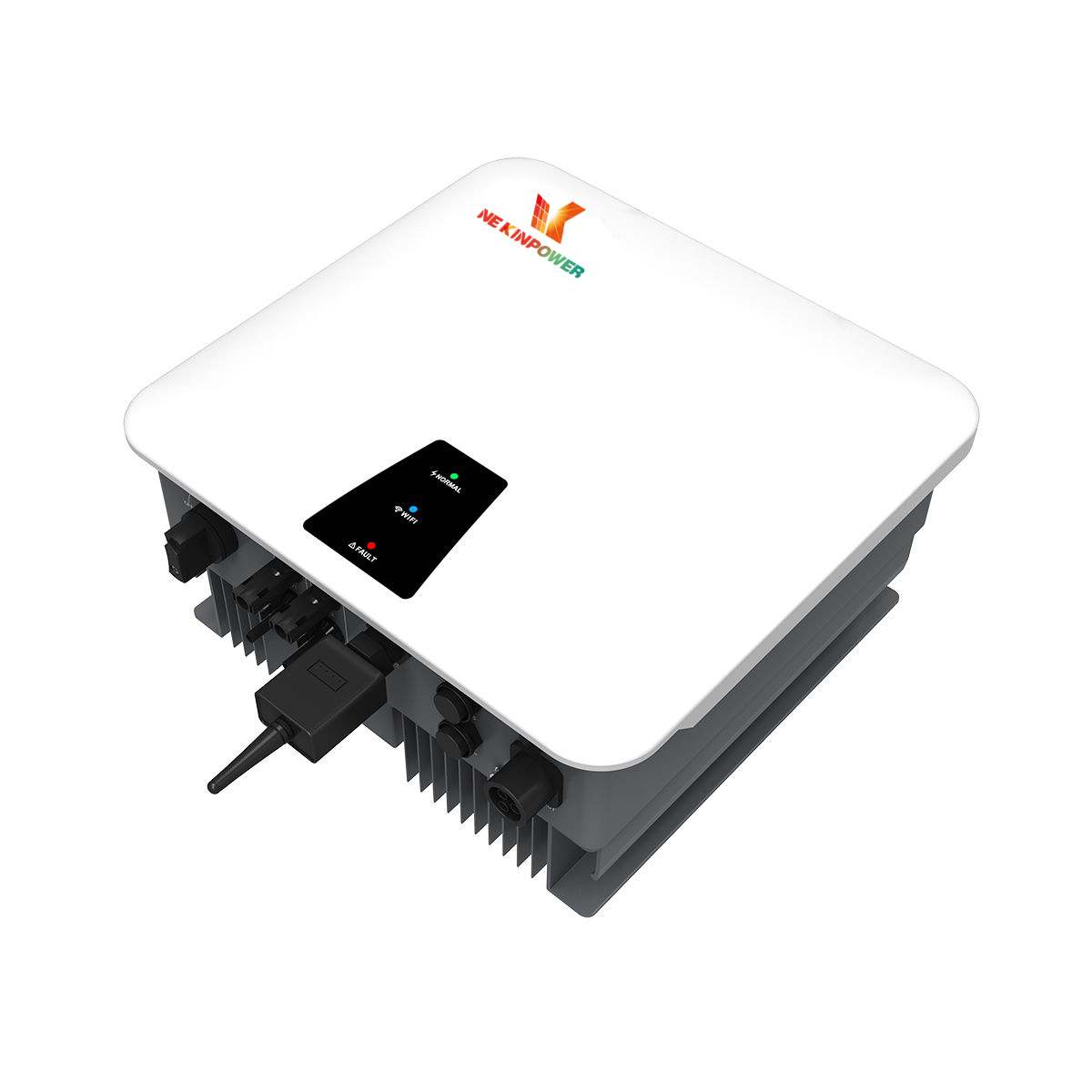

Série PH5900 TM (4–6 kW)

Vysokofrekvenční síťový solární střídač pro výkon 4–6 kW | Třífázový | MPPT 200 V–1000 V

Fotovoltaické invertory řady PH5900TM plně zohledňují potřeby koncových zákazníků. Slouží k přeměně stejnosměrného proudu (DC) vyrobeného fotovoltaickými panely na střídavý proud (AC) a jeho dodávce do sítě ve třífázovém režimu. Zároveň nabízejí vynikající výkon, používají LED k indikaci stavu invertoru, čímž efektivně prodlužují životnost výrobku. Díky digitálnímu řízení pomocí signálového procesoru (DSP) zajišťují kompatibilitu s širokým rozsahem napětí v síti a jsou vybaveny kompletním spektrem ochranných funkcí; tím maximalizují výhody pro uživatele a zároveň výrazně zvyšují spolehlivost výrobku.

Přehled
Doporučené produkty

Vlastnosti

■ Široký rozsah napětí MPPT od 200 V do 1000 V

■ Stupeň krytí IP66

■ Integrovaný stejnosměrný vypínač

■ Řídicí jednotka DSP

■ Maximální účinnost je 98,4 %

■ Řídicí jednotka s více vstupy MPPT

■ Standardní sledování přes WIFI

■ Snadná instalace

Specifikace

Model	PH59-4000 TM	PH59-5000 TM	PH59-6000 TM	PH59-7000 TM	PH59-8000 TM	PH59-9000 TM	PH59-10000 TM	PH59-11000 TM	PH59-12000 TM	PH59-13000 TM	PH59-15000 TM
Jmenovitý výstupní výkon AC	4000W	5000W	6000W	7000W	8000W	9000W	10000W	11000W	12000W	13000W	15000W
Výstup (AC)
Maximální zdánlivý výkon střídavého proudu	4400VA	5500VA	6600VA	7700 VA	8800VA	9900 VA	11000VA	12100 VA	13200VA	14300 VA	16500VA
Maximální výstupní proud	6,4A	8A	9.6A	11.1A	12,7 A	14,3A	15,9 A	17.5A	19A	20,6 A	23,8 A
Jmenovitá AC napětí	230V / 400V
Rozsah AC napětí	320–478 V
Rozsah frekvence síťového napětí AC	50/60Hz ±5Hz
Koeficient výkonu u jmenovitého výkonu	1
Regulovatelný výkon s posunutím fáze	0,8 předbezňující, 0,8 zpožďující
Celkové harmonické zkreslení (THDi)	< 3%
Typ připojení k AC síti	3W+N+PE
Vstupní data
Maximální doporučený výkon FV	4800 W	6000W	7200w	8400 W	9600 W	10800 W	12000W	13200W	14400W	15600W	18000w
Maximální DC napětí	1000V
Spusťovací napětí	160V
Jmenovité napětí	600V
Rozsah napětí MPPT	200V-1000V
Maximální vstupní proud	12,5 A/	12,5 A/	12,5 A/	12,5 A/	12,5 A/	12,5 A/	12,5 A/	12,5 A/	21 A/	21 A/	21 A/
Maximální vstupní proud	12,5A	12,5A	12,5A	12,5A	12,5A	12,5A	12,5A	12,5A	11A	11A	11A
Počet nezávislých MPP sledovačů	2/1	2/1	2/1	2/1	2/1	2/1	2/1	2/1	2/2+1	2/2+1	2/2+1
řetězce na MPP sledovač	2/1	2/1	2/1	2/1	2/1	2/1	2/1	2/1	2/2+1	2/2+1	2/2+1
DC připojení	H4 / MC4
Efektivita
Max. účinnost	98.40%
Evropsky vážená účinnost	97.60%	97.60%	97.60%	98%	98%	98%	98%	98%	98%	98%	98%
MPPT účinnost	99.50%
Zařízení na ochranu	Ochrana ostrovního provozu, ochrana proti obrácení polarity na stejnosměrné straně, ochrana proti přetížení výstupu, ochrana proti přepětí na výstupu – varistor, integrovaný stejnosměrný vypínač, monitorování uzemnění, integrovaná citlivá jednopólová i dvoupólová jednotka pro monitorování unikajícího proudu
OBECNÉ TECHNICKÉ ÚDAJE A VLASTNOSTI
Rozměry stroje (Š×V×H) (mm)	540426219
Rozměry balení (Š×V×H) (mm)	644330520
Hmotnost sítě (KG)	21			23.2					24.8
Hmotnost s dodacím obsahem (KG)	23.2			25.4					27
Rozsah operační teploty	−25 °C až +60 °C s redukcí výkonu nad 45 °C
Úroveň hluku (typická)	≤ 35 dB(A)
Nadmořská výška	3000M
Vlastní spotřeba (noc)	< 1 W
Topologie	S přímým výkonem
Koncept chlazení	Přírodní
Hodnocení ochrany životního prostředí	IP66
Relativní vlhkost	0~100%
Vlastnosti
AC spojení	Konektor
Displej	LED
Komunikační rozhraní	USB/WIFI/RS485/GPRS (volitelné)
Záruka	Standardní záruka 5 let / 10 let (volitelné)
Certifikace a normy
CE-EMC+LVD (EN61000-6-3:2007, EN61000-6-1:2017+EN IEC62109-1:2010, EN IEC62109-2:2011); IEC60529; EN50549-1:2019; UNE217001-2020; UNE217002-2020; NTS-631:2021 (typ A); G99
