Jaké vybavení zahrnuje systém fotovoltaického parkovacího stání? Kompletní průvodce pro rok 2026

Systém solárního stání pro výrobu elektrické energie je dvoufunkčním řešením obnovitelných zdrojů energie, které poskytuje přístřeší pro parkování vozidel a zároveň vyrábí čistou sluneční elektřinu. Na rozdíl od tradičních fotovoltaických systémů na střechách jsou solární stání navržena pro otevřené parkoviště a vyznačují se optimalizovanou konstrukční odolností, odolností vůči počasí a bezproblémovou kompatibilitou s nabíjením elektromobilů (EV). Abychom pomohli majitelům podniků, projektovým vývojářům a správcům zařízení pochopit celé uspořádání, tento průvodce podrobně popisuje všechny základní komponenty systému pro výrobu elektrické energie a jejich jednotlivé funkce pro komerční i rezidenční aplikace. solar carport systému pro výrobu elektrické energie a jejich příslušné funkce pro komerční a rezidenční aplikace.

Přehled kompletního solárního systému pro stání

Plně funkční systém solárního střešního parkoviště zahrnuje výrobu energie, přenos energie, akumulaci energie, přeměnu elektrické energie a bezpečnostní ochranu, stejně jako nabíjení elektromobilů na koncovém zařízení. Skládá se z 8 základních prvků: fotovoltaických panelů, střídačů, montážních konzol, akumulátorových baterií pro ukládání energie, stejnosměrných kabelů, rozvodnic, uzemňovacích zařízení a nabíjecích zařízení pro elektromobily. Každá součást funguje ve vzájemné koordinaci tak, aby zachytila sluneční záření, přeměnila stejnosměrný proud (DC) na střídavý proud (AC), uložila přebytečnou energii a dodávala energii pro místní spotřebu nebo nabíjení elektromobilů.

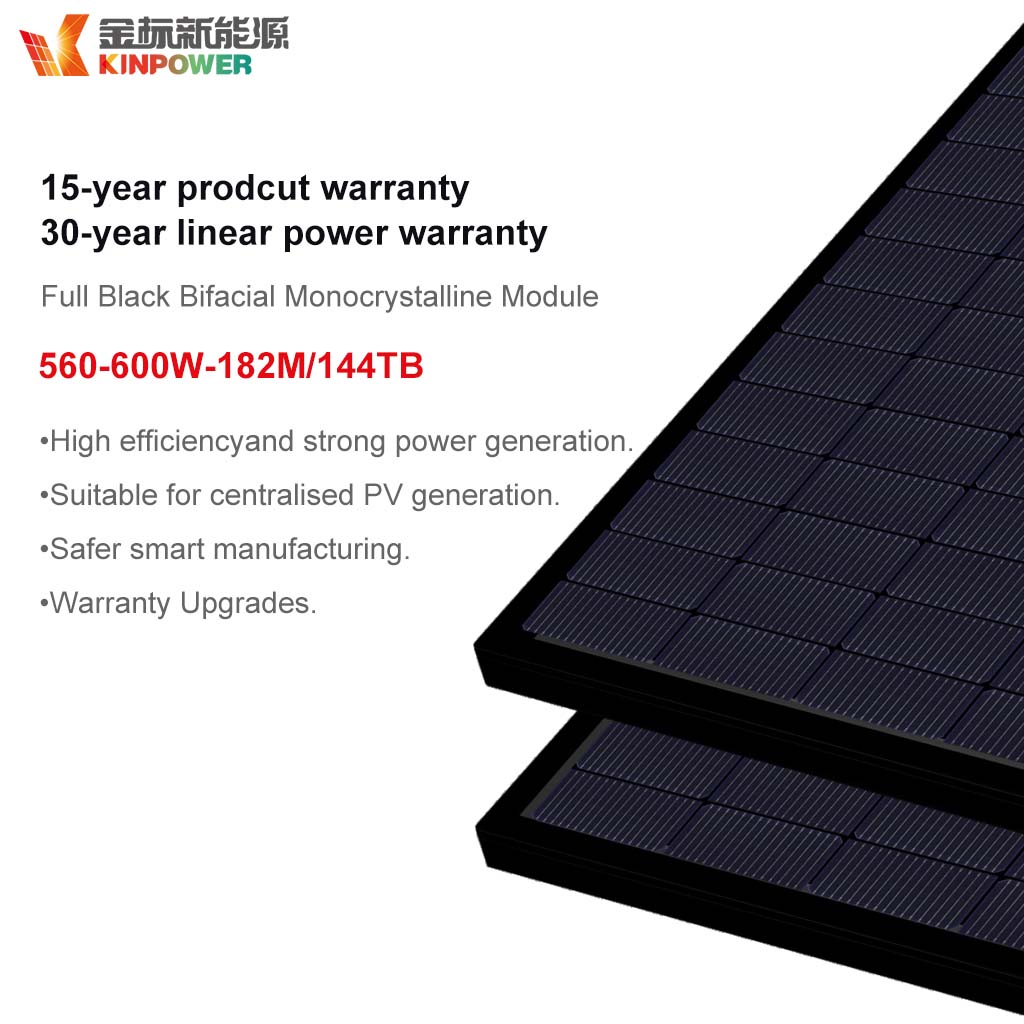

1. Fotovoltaické panely (PV moduly) – jádro výroby energie

Hlavní funkce: Zachycení slunečního záření a přeměna slunečního světla na stejnosměrný elektrický proud (DC), což je základní zdroj energie celého systému solárního střešního parkoviště.

Jako základní komponenta pro výrobu energie se fotovoltaické panely pro autostání liší od běžných střešních modulů. Komerční fotovoltaická autostání obvykle využívají vysoce účinné monokrystalické fotovoltaické panely (účinnost 22 %–26 %) díky jejich lepšímu výkonu za slabého osvětlení a vyšší odolnosti vůči povětrnostním podmínkám. Polykrystalické panely představují cenově výhodnou alternativu pro maloměrné projekty zaměřené na rozpočet.

Fotovoltaické panely určené speciálně pro autostání jsou vybaveny posílenými rámy, které odolávají vlivům větru, deště a krupobití v otevřených parkovištích. Většina instalací využívá sklon 5°–15°, aby byl dosažen rovnováhy mezi výkonem a odvodem dešťové vody, čímž se zabrání hromadění vody na střeše autostání. Dvoustranné fotovoltaické panely se stávají stále populárnějšími pro komerční autostání, protože zachycují odražené sluneční světlo od země a zvyšují celkový energetický výnos o 10 %–20 %.

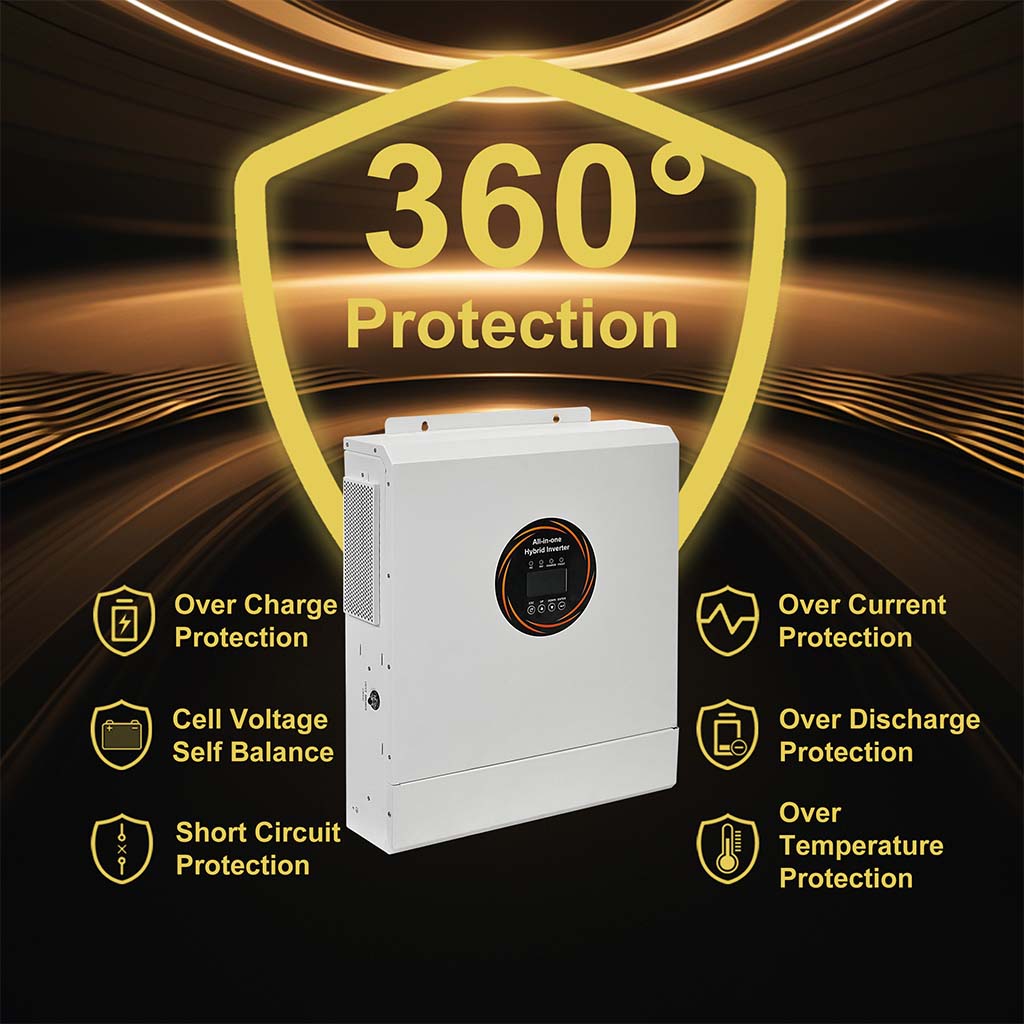

2. Střídač – centrum přeměny energie

Hlavní funkce: Převádí stejnosměrný (DC) elektrický proud vyrobený slunečními panely na střídavý proud (AC), který odpovídá standardům rozvodné sítě pro napájení budov, dodávku do sítě nebo nabíjení baterií.

Střídač je „mozkem“ fotovoltaického systému na střešních parkovištích a určuje celkovou účinnost přeměny energie a provozní stabilitu. Pro projekty střešních parkovišť se běžně používají dva hlavní typy:

– Řetězcové střídače: Ideální pro střední až velká komerční střešní parkoviště. Vybaveny více MPPT sledovači maximálního výkonu, aby minimalizovaly ztráty výkonu způsobené částečným stíněním vozidel nebo okolních budov.

– Hybridní střídače: Kompatibilní s akumulátory pro ukládání energie, podporují provoz ve spojení se sítí, mimo síť i záložní režim napájení. Nejvhodnější volba pro systémy střešních parkovišť s nabíjením elektromobilů (EV) a potřebou záložního napájení.

Vysoce kvalitní střídače pro střešní parkoviště mají ochranné stupně IP65 proti povětrnostním vlivům, vestavěné monitorování dat a připojení přes WiFi/GPRS pro dálkové správy systému, což je klíčové pro instalace na venkovních parkovištích.

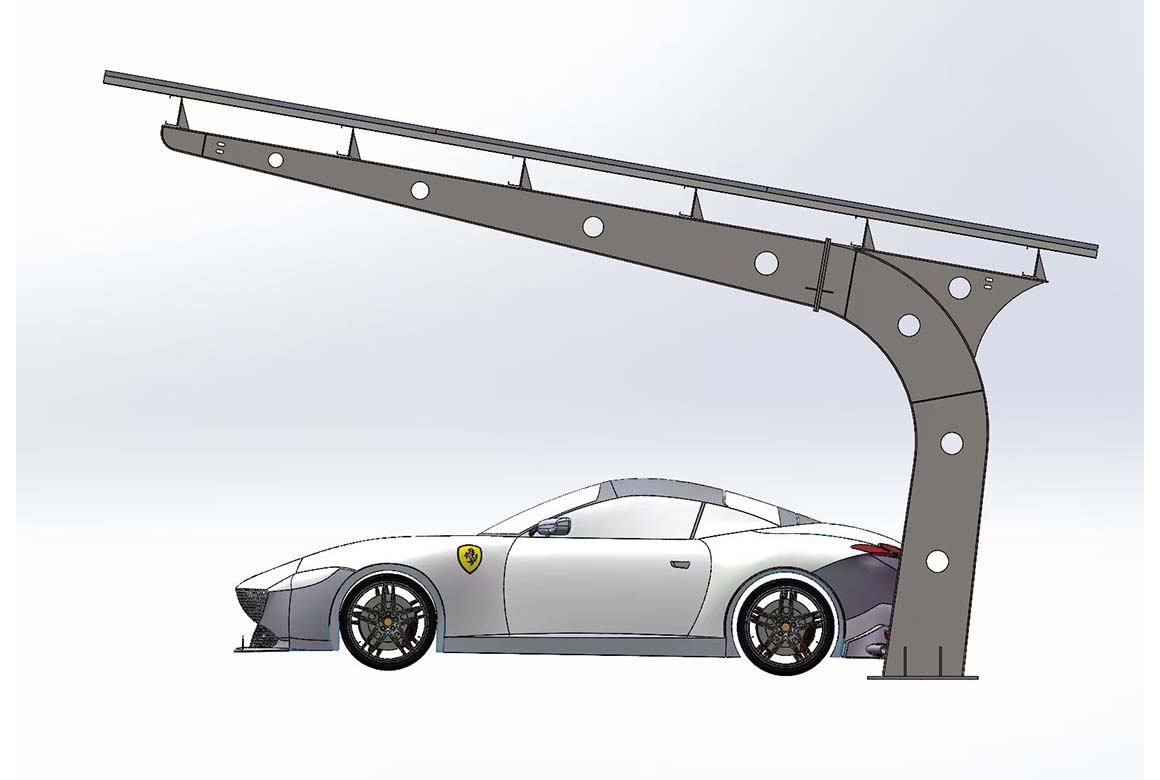

3. Montážní konzoly – konstrukční nosný rám

Hlavní funkce: Upevnění a podpora fotovoltaických panelů, vytvoření střešního přístřešku pro parkoviště a zajištění dlouhodobé mechanické stability v exteriérových podmínkách.

Často opomíjené, avšak konstrukčně klíčové montážní konzoly pro solární přístřešky nesou celou hmotnost fotovoltaických modulů a odolávají vnějším silám, jako je vítr, sníh či seizmická aktivita.

Kompletní systém konzol zahrnuje svislé sloupy, vodorovné pruty (purliny), upínací svorky pro střední a koncové části panelů a vodotěsné upevňovací prvky. Předmontované konstrukce konzol umožňují rychnou montáž na stavbě, čímž se zkracuje doba výstavby a snižují se náklady na práci při rekonstrukci stávajících parkovišť.

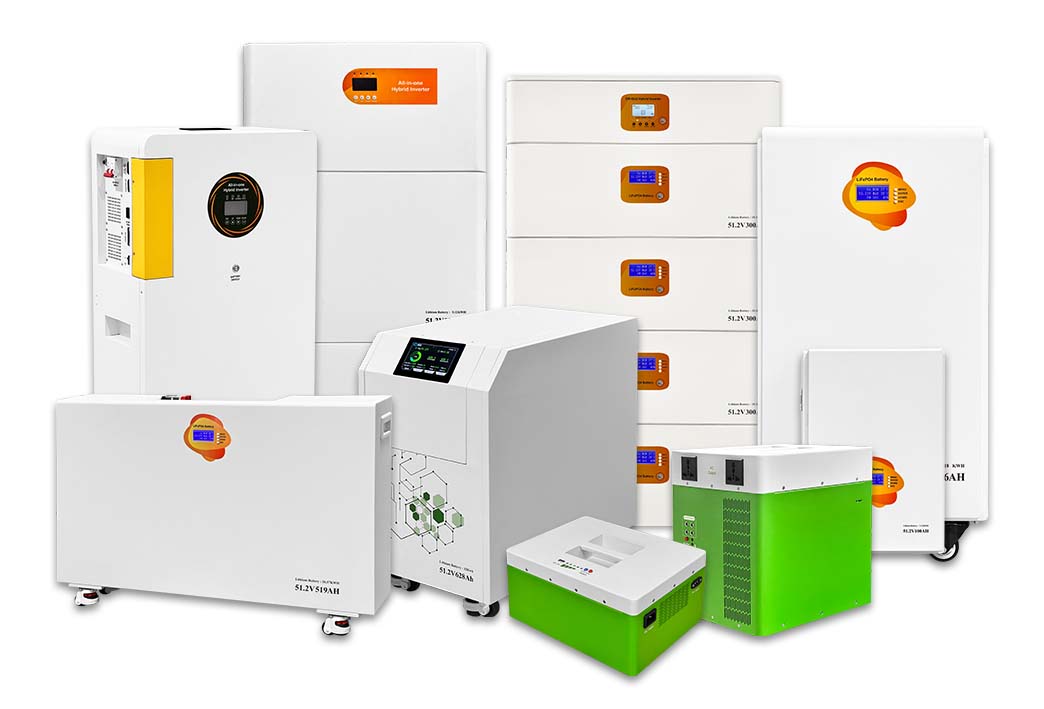

4. Akumulátory pro ukládání energie – zásoba přebytečné energie

Hlavní funkce: Ukládání přebytečné elektrické energie vyrobené solárními panely v době maximálního slunečního svitu pro pozdější využití v noci, za zataženého počasí nebo během výpadku veřejné sítě.

Akumulátory pro ukládání energie přeměňují solární přístřešky z generátorů závislých na veřejné síti na nezávislá energetická zařízení. Většina moderních systémů stříšek pro auta využívá baterie LFP (lithium-železo-fosfát) díky jejich dlouhé životnosti (6 000+ cyklů), vysoké bezpečnosti a široké teplotní odolnosti (−20 °C až 60 °C), což je ideální pro venkovní parkovací prostředí.

Díky integraci baterií mohou solární stříšky pro auta upřednostňovat vlastní spotřebu sluneční energie, snižovat účty za elektrickou energii z veřejné sítě a poskytovat nepřerušované napájení pro nabíječky elektromobilů a budovové zátěže během výpadků elektrické energie. Hybridní systémy ukládání energie podporují také vyrovnávání špičkové zátěže a přesun zátěže (load shifting), čímž maximalizují ekonomické výhody pro komerční uživatele.

5. Stejnosměrné kabely – přenosové linky stejnosměrného proudu

Hlavní funkce: Přenos stejnosměrného elektrického proudu ze solárních panelů do střídačů a akumulátorů s minimálními ztrátami energie.

Stejnosměrné kabely jsou klíčovými přenosovými „žilami“ fotovoltaického pole. Pro venkovní instalace stříšek pro auta jsou povinné specializované solární stejnosměrné kabely typu PV1-F. Tyto kabely jsou odolné vůči UV záření, ozónu a mají zpomalující hoření vlastnosti, což jim umožňuje odolávat dlouhodobému působení slunečního světla a extrémních povětrnostních podmínek bez stárnutí nebo poškození izolace.

Profesionální instalace vede stejnosměrné kabely skrytě podél montážních lišt, aby nedošlo k vystavení vodičů, čímž se snižuje riziko mechanického poškození a zlepšuje se estetika stání pro vozidla. Výběr průřezu kabelu je založen na napětí pole a vzdálenosti, přičemž je přísně kontrolován úbytek napětí, aby byl zajištěn maximální výkon celého systému.

6. Rozváděč – rozvod elektrické energie a řízení bezpečnosti

Hlavní funkce: centralizované rozvádění elektrické energie, integrace ochrany obvodů a řízení toku střídavého a stejnosměrného proudu mezi střídačem, sítí, spotřebiči a nabíječkami.

Také známý jako spojovací skříň (DC strana) nebo AC rozváděč, toto zařízení centralizuje správu obvodů pro celý systém střešního parkoviště. DC spojovací skříně shromažďují proud z více řetězců solárních panelů a předávají ho střídači; jsou vybaveny moduly ochrany proti přetížení, přepětí a bleskovým výbojům.

AC rozváděče řídí výstupní výkon ze střídače a rozvádějí elektrickou energii do místních zařízení, nabíječek elektromobilů (EV) nebo veřejné sítě. Všechny rozváděče pro střešní parkoviště jsou vybaveny vodotěsnými skříněmi s ochranou IP65 pro venkovní použití a inteligentními jističi, které automaticky odpojí napájení v případě poruchy, čímž se předejde riziku požáru a úrazu elektrickým proudem.

7. Zemnicí zařízení – Ochrana bezpečnosti systému

Hlavní funkce: Odstraňuje statickou elektřinu, odvádí bleskové výboje a unikající proud do země, čímž brání úrazu elektrickým proudem a poškození zařízení.

Bezpečnost je nepředmětem vyjednávání u venkovních solárních stání pro auta, což činí uzemňovací zařízení povinnou bezpečnostní součástí. Kompletní uzemňovací systém zahrnuje uzemňovací elektrody, uzemňovací vodiče a součásti vyrovnání potenciálů.

Všechny kovové části stání pro auta (konzoly, rámy panelů, rozvodní skříně) jsou spojeny do společného potenciálu a připojeny k podzemním uzemňovacím elektrodám. Tento návrh účinně odvádí blesk a zabrání poškození způsobenému indukovaným napětím během bouřek. Odpor uzemnění v souladu se standardem je udržován pod hodnotou 4 Ω, čímž jsou splněny mezinárodní elektrické bezpečnostní normy (IEC 62548) pro venkovní fotovoltaické instalace.

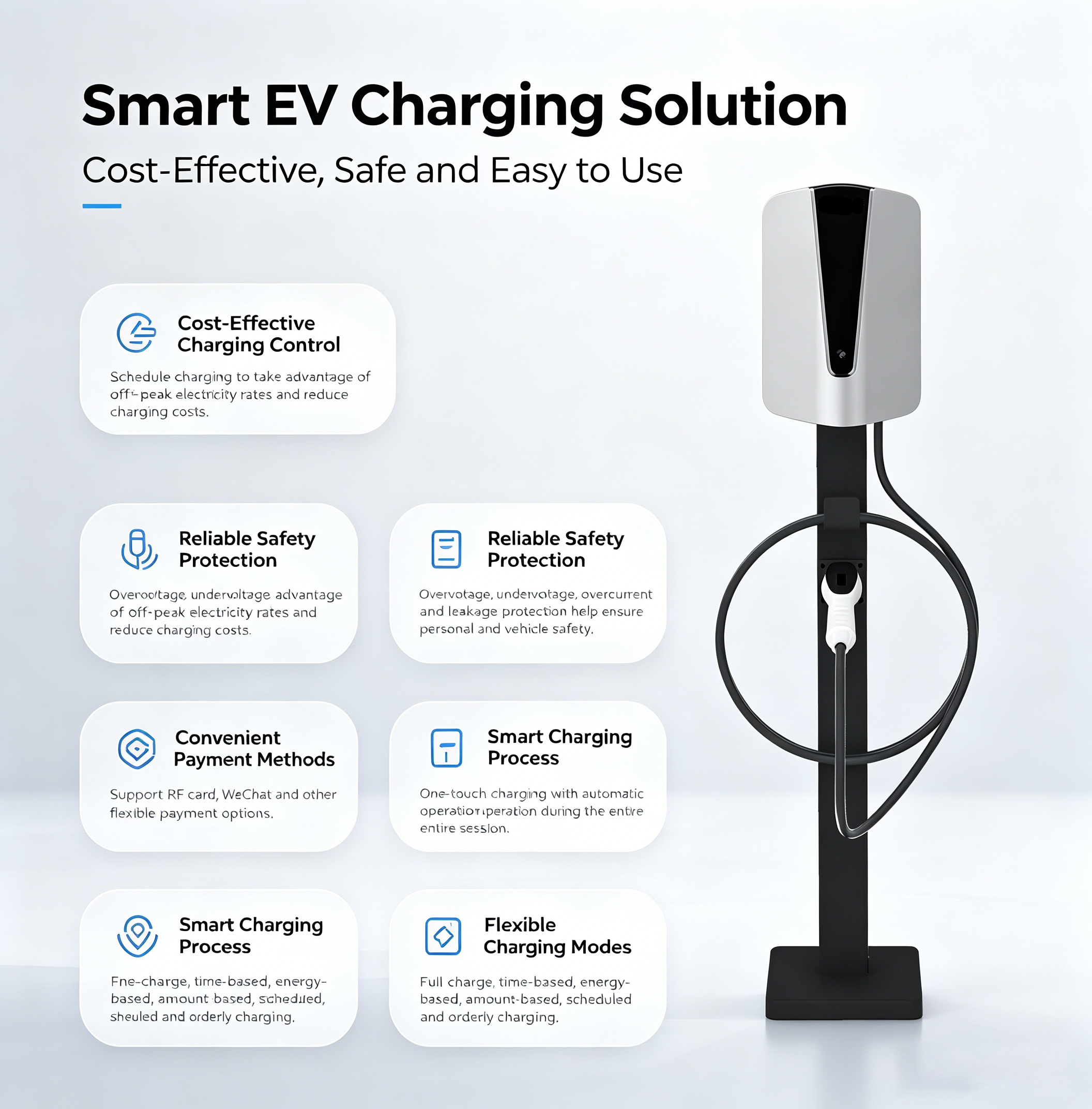

8. Nabíječka EV – konečné využití energie

Hlavní funkce: Převod zpracované střídavé energie na nabíjecí proud pro elektrická vozidla, čímž umožňuje přímé dodávání energie ze slunce do vozidla (S2V).

Jako klíčové zařízení pro konečného uživatele nabíječky EV přeměňují solární stání pro auta na zelené nabíjecí stanice. Dva hlavní typy nabíječek odpovídají různým aplikačním scénářům:

- Střídavé nabíječky úrovně 2: výstup 7 kW–22 kW, vhodné pro domácí a kancelářské parkovací stání, ideální pro každodenní pomalé nabíjení.

- Stejnosměrné rychlonabíječky: výstup 60 kW–180 kW, nasazované v komerčních veřejných parkovištích, umožňující rychlé nabíjení elektromobilů z flotily i osobních automobilů.

V kombinaci s hybridními invertory a bateriemi mohou solární nabíjecí stanice na parkovištích využívat 100 % solární energie vyrobené na místě pro nabíjení elektromobilů, čímž výrazně snižují emise skleníkových plynů a náklady na nabíjení. Chytré nabíječky podporují sledování prostřednictvím aplikace, správu zátěže a interakci se sítí – ideální pro komerční systémy energetického managementu.

Závěrečné poznámky: Vytvořte kompletní a spolehlivý solární systém pro parkoviště

Kvalifikovaný solar carport systém výroby elektrické energie není pouze kombinací fotovoltaických panelů a nosných konstrukcí, ale kompletním sadou 8 vzájemně koordinovaných zařízení pokrývajících výrobu, přenos, ukládání, přeměnu, bezpečnost a konečné využití energie. Každá součást je speciálně navržena pro venkovní parkovací scénáře a vyváženě kombinuje konstrukční bezpečnost, účinnost výroby energie a funkčnost nabíjení.

Ať už plánujete instalaci malého solárního autostání pro rodinný dům nebo velkého fotovoltaického nabíjecího systému pro komerční parkoviště, výběr vhodného a předpisům vyhovujícího zařízení je klíčem k dlouhodobě stabilnímu provozu a maximálnímu návratu investic.
