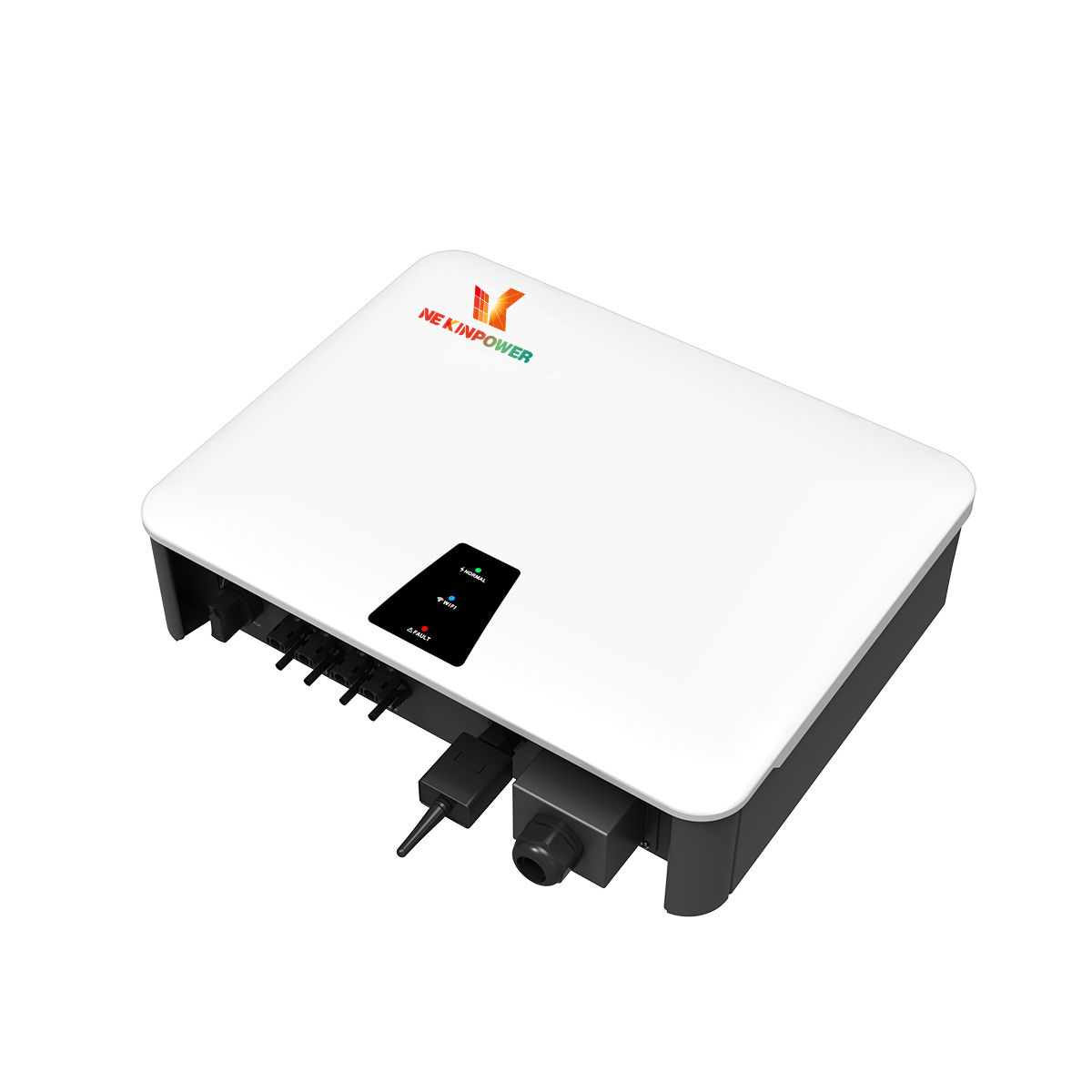

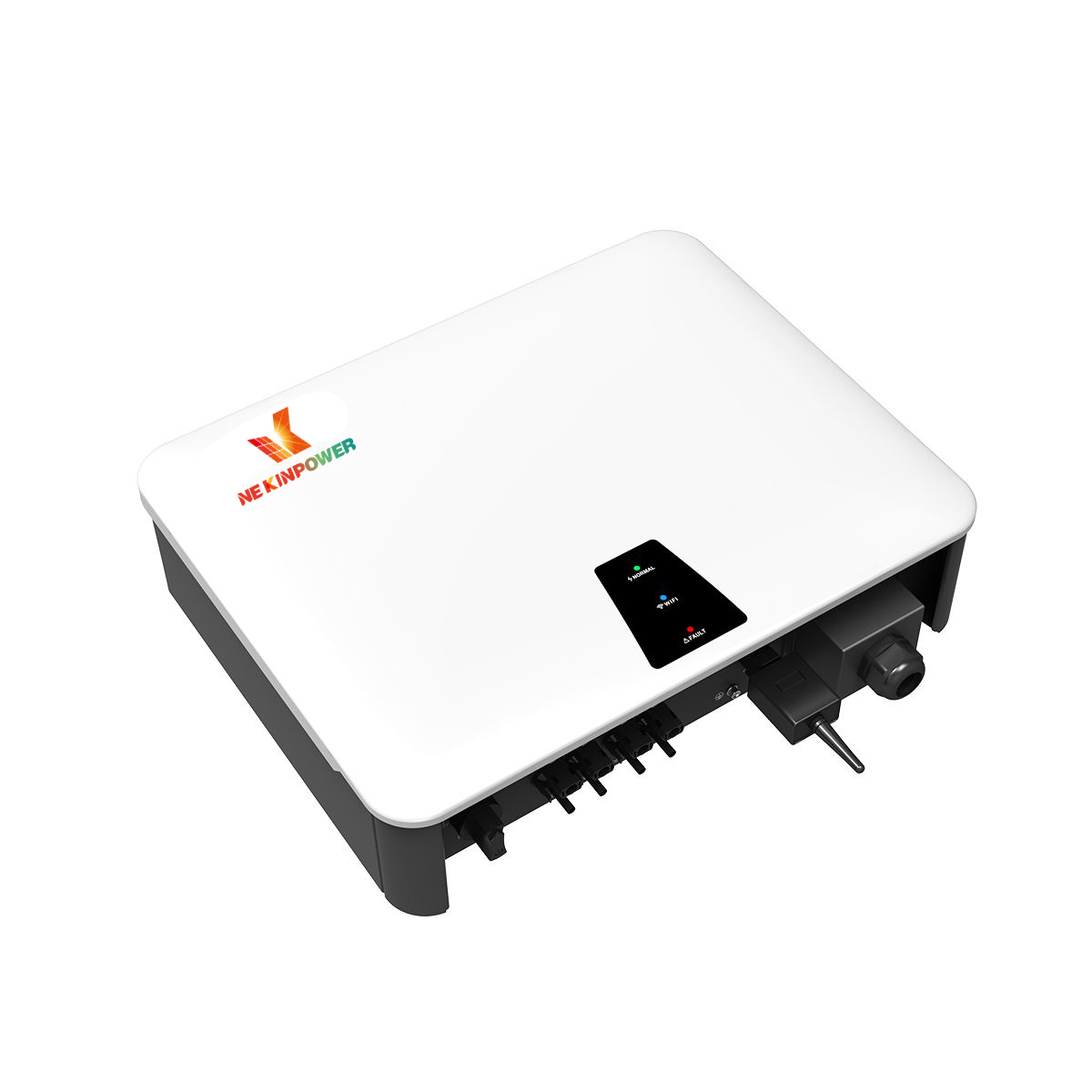

Série PH5900 TML (10–12 kW)

Vysokofrekvenční síťový solární invertor 17–25 kW | Třífázový | MPPT 200 V–1000 V

Řada fotovoltaických invertorů PH5900TM plně zohledňuje potřeby koncových zákazníků. Slouží k přeměně stejnosměrného proudu vyrobeného fotovoltaickými panely na střídavý proud a jeho přívodu do sítě třífázovým způsobem. Zároveň nabízí vynikající výkon, používá LED k indikaci stavu invertoru, čímž efektivně prodlužuje životnost výrobku. Díky digitálnímu řízení pomocí DSP umožňuje široký rozsah napětí v síti a je vybavena komplexní sadou ochranných funkcí; maximalizuje tak výhody a zároveň výrazně zvyšuje spolehlivost výrobku.

Přehled
Doporučené produkty

Přehled produktu

■ Široký rozsah napětí MPPT od 200 V do 1000 V

■ Stupeň krytí IP66

■ Integrovaný stejnosměrný vypínač

■ Řídicí jednotka DSP

■ Maximální účinnost dosahuje 98,6 %

■ Řídicí jednotka s více vstupy MPPT

■ Standardní sledování přes WIFI

■ Snadná instalace

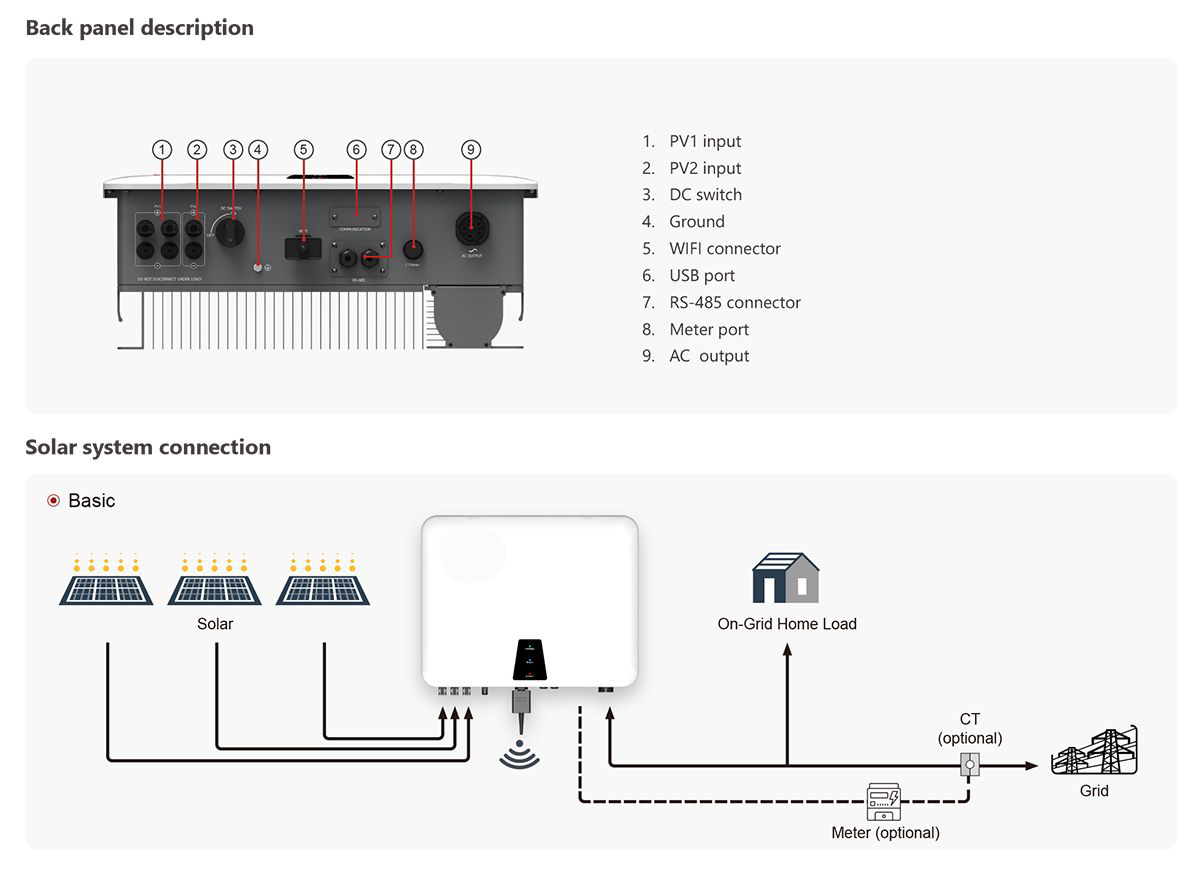

230V-PH5900-TM4-15K (1).jpg

Specifikace

Model	PH59-17000 TM	PH59-18000 TM	PH59-19000 TM	PH59-20000 TM	PH59-21000 TM	PH59-22000 TM	PH59-23000 TM	PH59-24000 TM	PH59-25000 TM
Jmenovitý výstupní výkon AC	17000W	18000w	19000 W	20000W	21000W	22000W	23000W	24000W	25000W
Výstup (AC)
Maximální zdánlivý výkon střídavého proudu	18700VA	19800VA	20900 VA	22000VA	23100 VA	24200 VA	25300 VA	26400 VA	27500 VA
Maximální výstupní proud	27,1 A	28.6	30.2	31,8 A	33,5 A	35A	36,6 A	38A	39A
Jmenovitá AC napětí	230V/400V
Rozsah AC napětí	320–478 V
Rozsah frekvence síťového napětí AC	50/60 ± 5 Hz
Koeficient výkonu u jmenovitého výkonu	1
Regulovatelný výkon s posunutím fáze	0,8 předbezňující, 0,8 zpožďující
Celkové harmonické zkreslení (THDi)	< 3%
Typ připojení k AC síti	3W+N+PE
Vstupní data
Maximální doporučený výkon FV	20400W	21600 W	22800 W	24000W	25200 W	26400 W	27600 W	28800W	30000W
Maximální DC napětí	1100v
Spusťovací napětí	250V
Jmenovité napětí	600V
Rozsah napětí MPPT	200V-1000V
Maximální vstupní proud	26A/26A	26A/26A	26A/26A	26A/26A	26A/39A	26A/39A	26A/39A	26A/39A	26A/39A
Počet nezávislých MPP sledovačů / řetězů na sledovači MPP	2/2	2/2	2/2	2/2	2/2+3	2/2+3	2/2+3	2/2+3	2/2+3

DC připojení	H4 / MC4
Efektivita
Max. účinnost	98.30%				98.60%
Evropsky vážená účinnost	98%	98%	98%	98%	98.30%	98.30%	98.30%	98.30%	98.30%
MPPT účinnost	99.50%
Zařízení na ochranu	Ochrana proti ostrovnímu provozu, ochrana proti obrácení polarity stejnosměrného proudu, ochrana proti přetížení výstupu, ochrana proti přepětí na výstupu – varistor, integrovaný stejnosměrný spínač, monitorování poruchy uzemnění,
	Integrovaná citlivá jednotka pro monitorování unikajícího proudu všemi póly, ochrana proti přepětí na stejnosměrné straně, ochrana proti přepětí na střídavé straně
OBECNÉ TECHNICKÉ ÚDAJE A VLASTNOSTI
Rozměry stroje (Š×V×H) (mm)	540426234
Rozměry balení (Š×V×H) (mm)	650338542
Hmotnost sítě (KG)	28.6
Hmotnost s dodacím obsahem (KG)	32.5
Rozsah operační teploty	−25 °C až +60 °C s redukcí výkonu nad 45 °C
Úroveň hluku (typická)	≤40dB(A)
Nadmořská výška	3000M
Vlastní spotřeba (noc)	< 1 W
Topologie	S přímým výkonem
Koncept chlazení	Chlazení větrákem
Hodnocení ochrany životního prostředí	IP66
Relativní vlhkost	0~100%
Vlastnosti
AC spojení	Konektor
Displej	LED
Komunikační rozhraní	WIFI/RS485/GPRS (volitelné)
Záruka	Standardní záruka 5 let / 10 let (volitelné)
Certifikace a normy
CE-EMC+LVD (EN61000-6-3:2007, EN61000-6-1:2017+EN IEC62109-1:2010, EN IEC62109-2:2011); IEC60529; EN50549-1:2019; UNE217001-2020; UNE217002-2020; NTS-631:2021 (typ A); G99
